L-тип съединител за водопроводна тръба Pagoda

Видове продукти

Като професионален китайски производител на конектори за водопроводни тръби тип L Pagoda, Shenchi предлага два основни вида продукти:

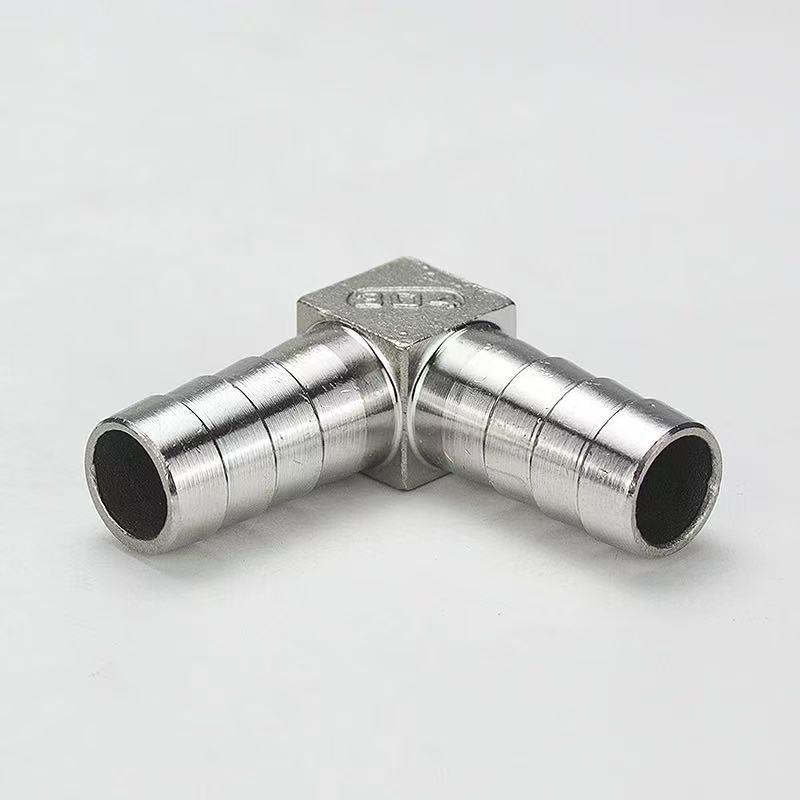

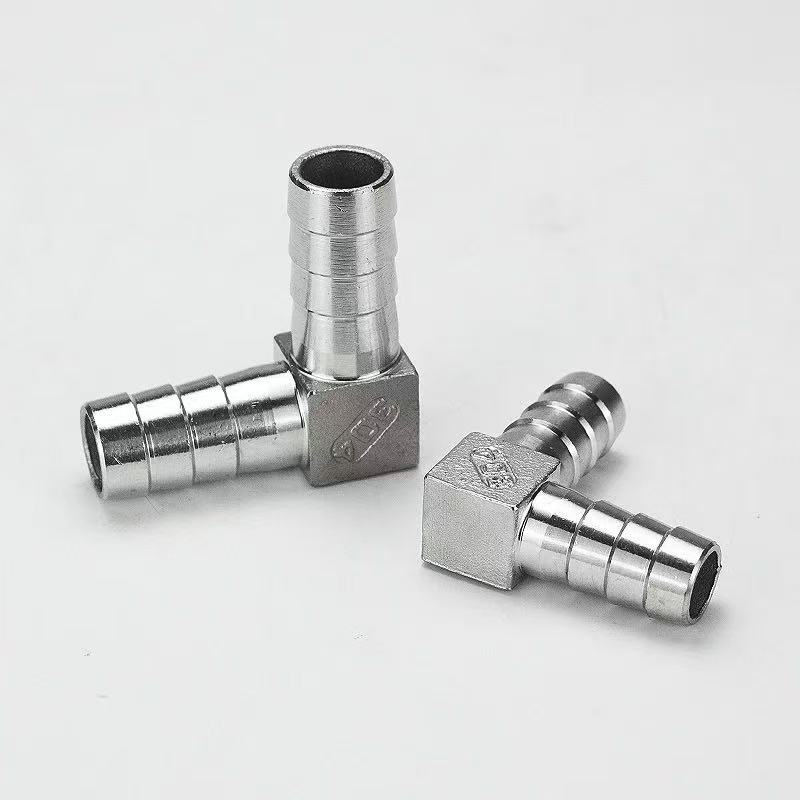

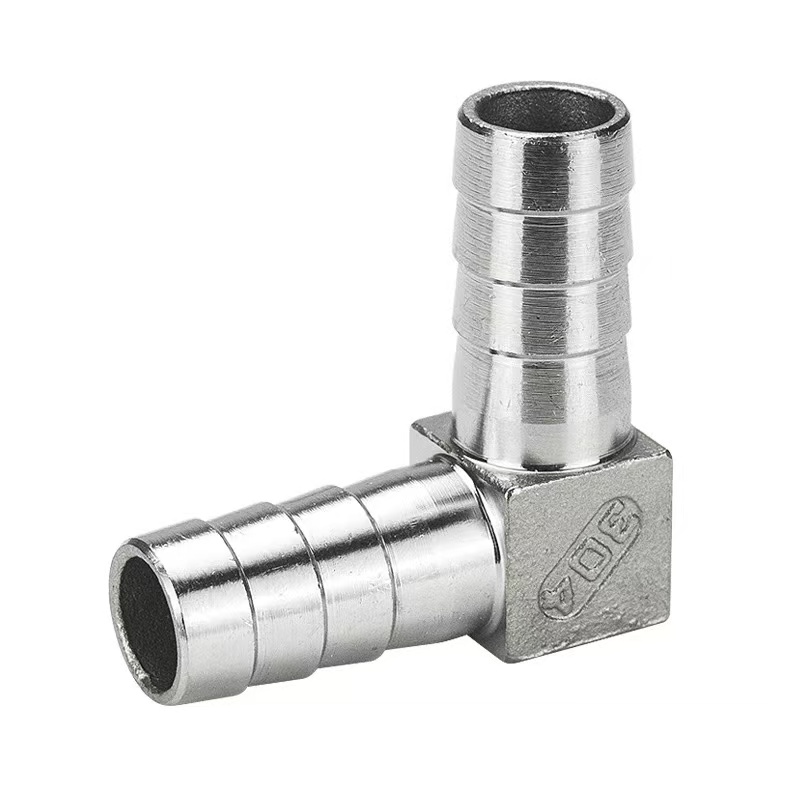

L-тип съединител за пагода за водопровод: двата края се отличават с бодлива пагода, проектирана за създаване на 90-градусова насочена връзка между два гъвкави маркуча.

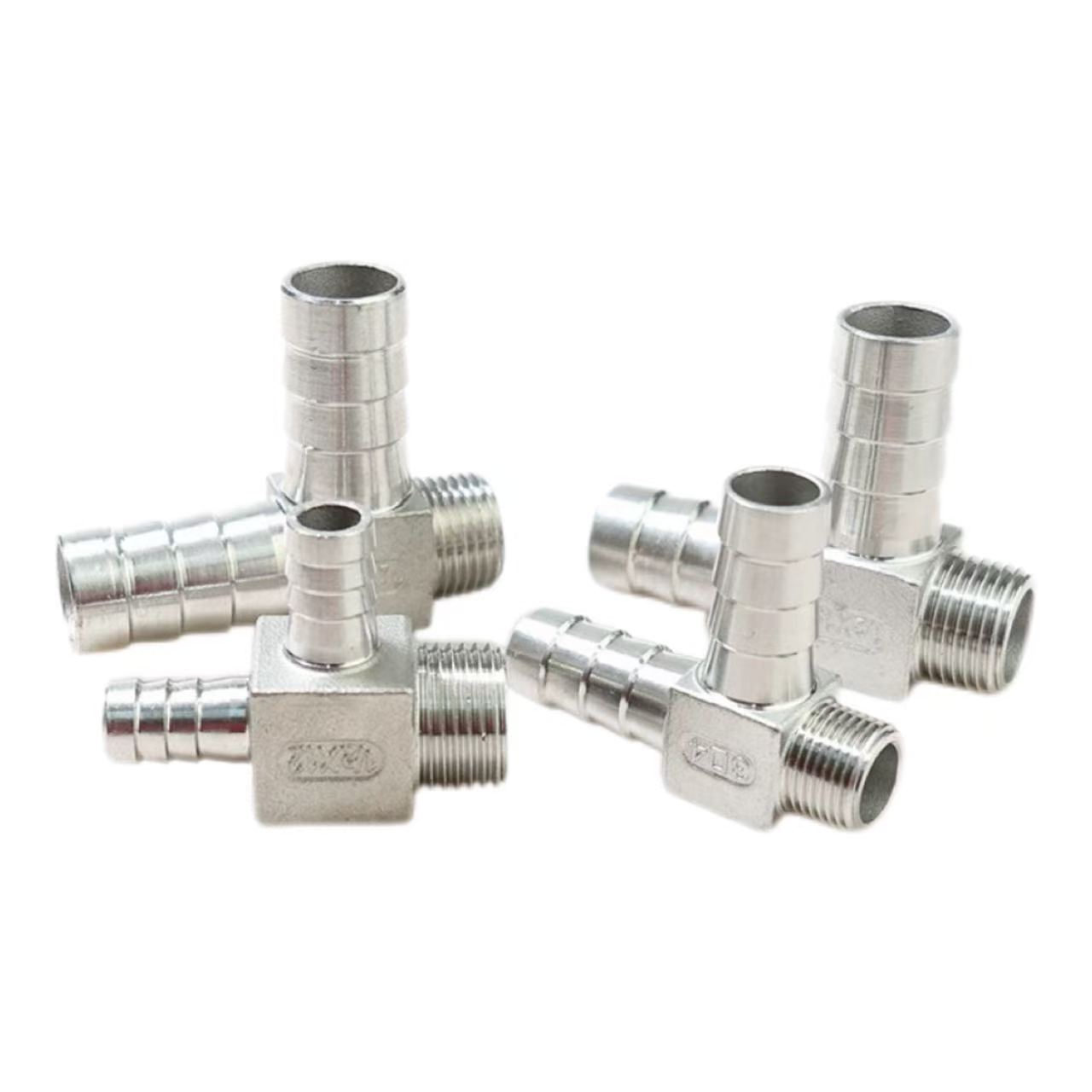

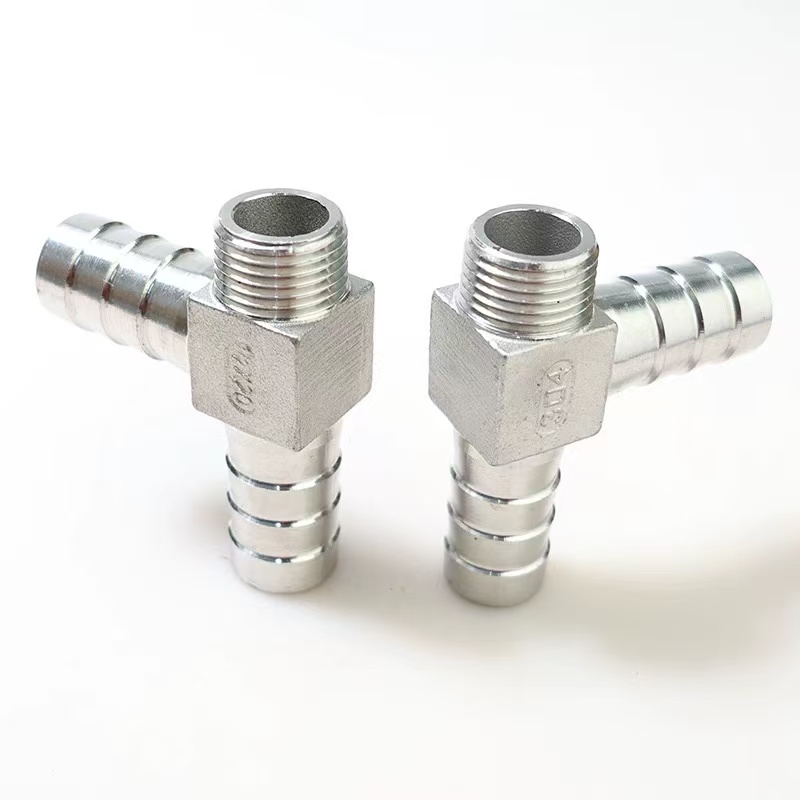

L-тип съединител тип пагода с мъжка резба: Единият край разполага с бодлива структура на пагода за свързване към гъвкав маркуч, докато другият край включва външни (мъжки) резби, предназначени за създаване на 90-градусова насочена връзка между маркуч и част от оборудването с порт с вътрешна (женска) резба.

И двата типа имат дизайн под ъгъл от 90 градуса с идентични спецификации за краищата на пагодата с бодли. Предлагат се в избор от материали: неръждаема стомана 304, неръждаема стомана 316L или месинг. Ключовата разлика е в метода на свързване: първият улеснява директната връзка маркуч към маркуч, докато вторият улеснява преходната връзка между маркуч и част от оборудването, като по този начин предлага гъвкави опции за избор, за да отговарят на различни сценарии за инсталиране.

Каква е разликата между конектора за водопроводна тръба L-тип Pagoda и конектора L-тип Pagoda с мъжка резба?

Основна разлика: Съединителят за водопроводна тръба Shenchi L-тип Pagoda разполага с интерфейс с двоен шип (и двата края са пагодни глави с шипове, предназначени за директно свързване към гъвкави маркучи). Конекторът L-тип с мъжка резба Pagoda включва външна резба в единия край и бодлива пагода в другия, предназначен за свързване на гъвкав маркуч към твърда тръба или тяло на клапан с вътрешни резби. Шенчи’s високопроизводителни съединители за водопроводни тръби Pagoda тип L са изковани от месинг или неръждаема стомана 304/316L; тяхната структура под прав ъгъл от 90 градуса е идеална за пренасочване на тръбопроводи. Дизайнът с двойна шипка осигурява здраво и сигурно захващане—особено когато е сдвоен със скоби за маркучи—за предотвратяване на отделяне и изтичане. Тези фитинги предлагат отлична устойчивост на натиск, корозия и стареене. Вариантът от неръждаема стомана 316L е специално подходящ за силно корозивни среди, като тези, включващи морска вода или химическа обработка. Лесни за инсталиране, тези фитинги са идеални за връзки на маркучи за ниско налягане във водопроводни, пневматични системи и промишлени флуидни приложения, като предлагат изключителна стабилност и издръжливост.

Спецификации на продукта

Инструкции за монтаж

Конекторът за водопроводна тръба L-тип Pagoda на марката Shenchi, произведен по националните стандарти, е лесен за инсталиране. Следването на стъпките по-долу гарантира надеждна връзка:

Стъпка 1: Рязане на маркуча

Използвайте специализиран нож за рязане на маркуча, за да отрежете края на маркуча право и плоско, като избягвате ъглови срезове или неравности, за да осигурите перфектно прилягане към бодлите на пагодата. За плетени или подсилени маркучи се препоръчва използването на метод на горещо рязане, за да се уплътнят ръбовете и да се предотврати износването.

Стъпка 2: Крайна връзка на Pagoda

Поставете маркуча вертикално в края на пагодата, докато лицето на маркуча влезе в контакт с основата на фитинга на пагодата. Пагодите имат стъпаловиден дизайн, който създава множество уплътнителни пръстени, след като маркучът бъде поставен. За приложения с високо налягане закрепете връзката с помощта на скоба за маркуч от неръждаема стомана или пружинна скоба; скобата трябва да бъде разположена между втората и третата пагода.

Стъпка 3: Крайна връзка с резба

Изберете подходящия метод за уплътняване за края с резба въз основа на неговите спецификации: G-резбите (резби на паралелни тръби) изискват гумено или медно уплътнение за уплътняване; NPT или R-резби (заострени тръбни резби) изискват опаковане на 3–5 оборота от PTFE уплътнителна лента за резба преди затягане. Когато затягате, приложете гаечния ключ към шестоъгълното тяло на фитинга, за да предотвратите предаването на въртящия момент към точката на свързване на маркуча.

Стъпка 4: Тестване под налягане

След завършване на монтажа извършете тест за статично налягане при 1,5 пъти работното налягане на системата. Ако не се наблюдават течове след поддържане на това налягане в продължение на 3 минути, модулът е готов за употреба. Процедурата за инсталиране на съответния L-тип конектор Pagoda с мъжка резба в тази серия е идентична – различава се само по типа на резбата – което позволява гъвкав избор въз основа на специфичните изисквания на интерфейса.

Полета за приложение

1. Оборудване за пречистване на вода

Конекторът за водопроводна тръба тип L Pagoda е проектиран за 90-градусови насочени връзки между PE и PU тръби в пречистватели на вода, омекотители на вода и системи за RO (обратна осмоза). Когато е произведен от неръждаема стомана 316L, той отговаря на санитарните изисквания за хранителни продукти. Допълнителен L-тип конектор Pagoda с мъжка резба от същата серия е наличен за приложения, при които интерфейсът на оборудването включва вътрешна (женска) резба.

2. Пневматични системи за автоматизация

Използва се за прокарване на пневматични тръби във въздушни компресори, колектори на пневматични клапани и автоматизирани поточни линии. Неговата L-образна структура спестява вътрешно пространство за оборудването, докато съвместимостта с цанги за бързо свързване улеснява бързото сглобяване, разглобяване и поддръжка.

3. Санитарен фаянс и битова техника

Свързва маркучи за подаване на вода за интелигентни тоалетни, съдомиялни машини, перални машини и подобни уреди. Когато е изработен от месинг, конекторът за водопроводна тръба тип L Pagoda предлага отлична топлопроводимост, което го прави подходящ за линии за гореща вода. Конекторът Pagoda тип L с мъжка резба е проектиран да поеме по-широк набор от интерфейсни стандарти, открити във вносното оборудване.

4. Промишлени системи за охлаждане и смазване

Прилага се в линии за охлаждане на металорежещи машини и хидравлични системи за смазване. Конструкцията от неръждаема стомана осигурява превъзходна устойчивост на корозия, което позволява надеждна работа в взискателни среди, включващи маслена мъгла, режещи течности и подобни сложни работни условия.
