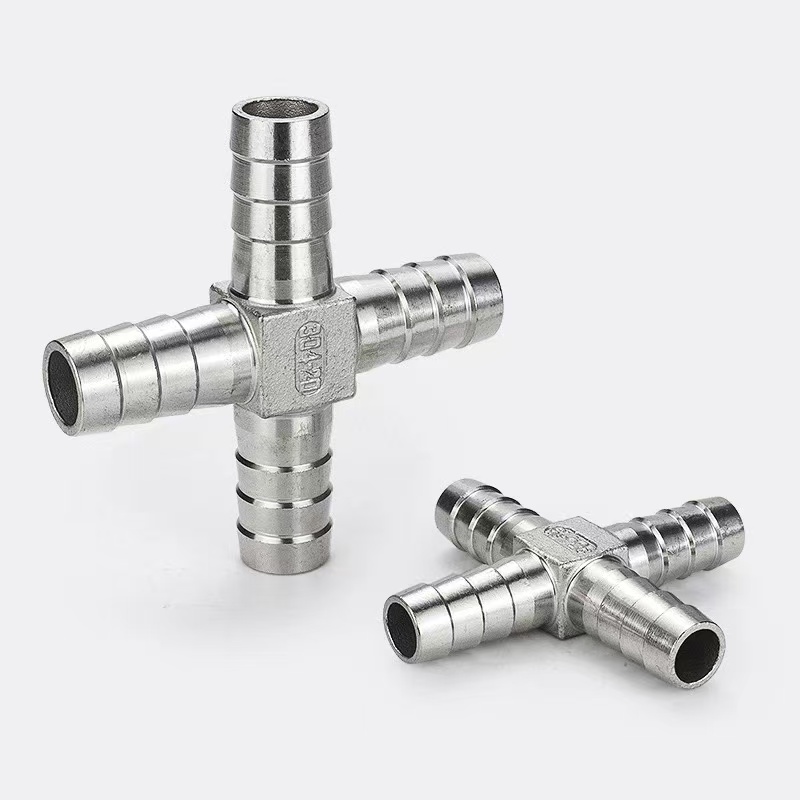

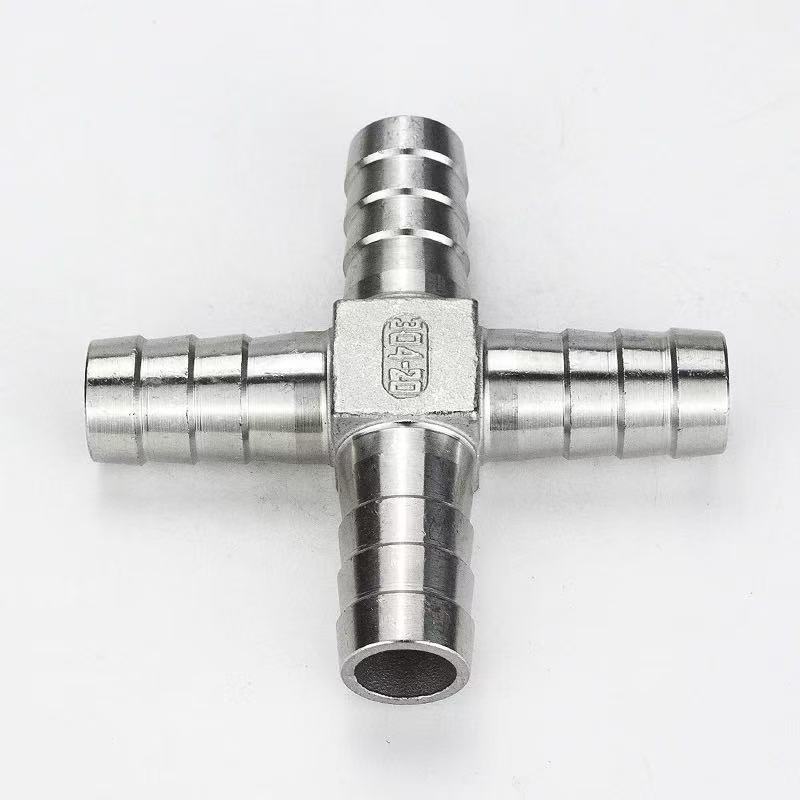

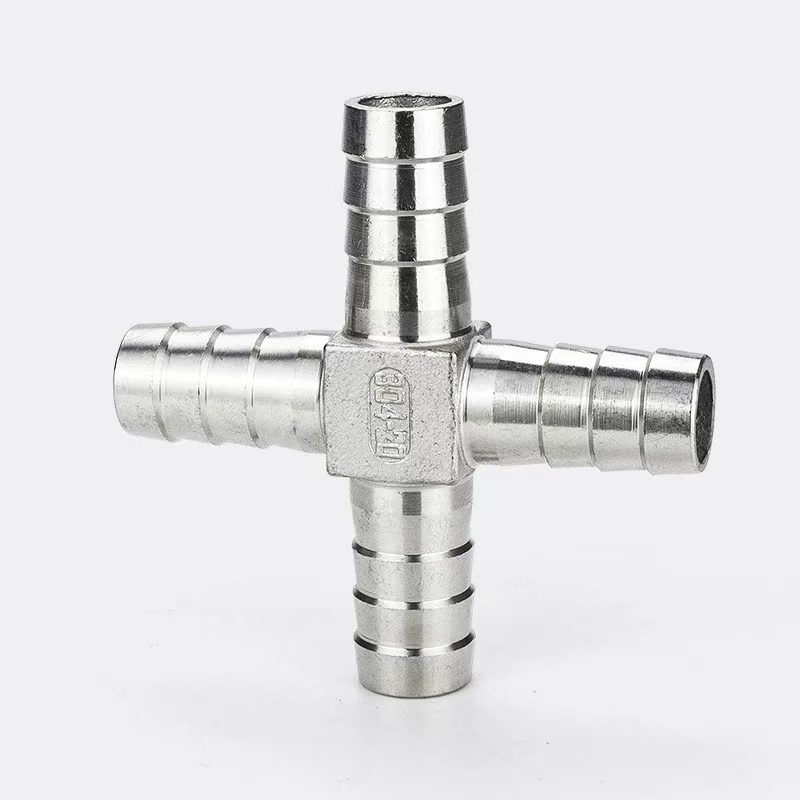

Кръстосан фитинг за водопроводна пагода

Като професионален производител на фитинги за тръби в Китай, Shenchi Factory предлага фитинги за водопроводна тръба Cross-Type Pagoda—компонент за четирипосочно отклонение. Основното му тяло разполага с четири кръстообразни порта тип „пагода“ (бодли), проектирани да разпределят равномерно един входен флуид в три разклонителни линии или да консолидират множество входове в един. Изработен от месинг, неръждаема стомана 304 или неръждаема стомана 316L, продуктът показва изключителна устойчивост на корозия и е подходящ за приложения при пречистване на вода, пневматични системи, селскостопанско напояване и медицинско оборудване. Бодливите ръбове се отличават с дизайн на жлебове против приплъзване; когато се използват заедно със скоби за маркучи, те осигуряват сигурна връзка, улесняват лесния монтаж и позволяват ефективно отклоняване на флуида "един навътре, три навън".

Спецификации на продукта

Основно описание

Фитингът за водопроводна тръба Pagoda Cross-Type е четирипосочен компонент за отклоняване на течности. Основното му тяло включва четири бодливи порта в стил пагода, подредени в кръстосана конфигурация, проектирани да разпределят равномерно един поток от течност в три разклонителни линии или да консолидират множество потоци от течност в един канал.

1. Четирипътна структура с форма на кръст: Четирите порта са подредени правоъгълно под ъгъл от 90 градуса, състоящи се от един вход и три изхода. Конфигурацията на входа и изхода може да се регулира гъвкаво въз основа на ориентацията на инсталацията, позволявайки различни режими на свързване, като например един в три изход или три в един изход.

2. Дизайн с бодли в стил пагода: Всеки порт включва прогресивно заострен, многостъпален бодлив профил. Когато се постави гъвкав маркуч, тези зъбци създават множество уплътнителни пръстени срещу вътрешната стена на маркуча; когато е закрепен със скоба за маркуч от неръждаема стомана, полученото съпротивление на издърпване е значително по-високо от това на стандартните фитинги с права вложка.

3. Възможност за ефективно отклоняване: В сравнение с използването на множество T-фитинги в серия, структурата от кръстосан тип изпълнява отклоняването едно към три навън в една единица. Това намалява общия брой фитинги и потенциални точки на течове, което води до по-чисто и по-рационализирано разположение на тръбопроводите.

Висока адаптивност

Фитингът за водопроводна тръба Shenchi Cross-Type Pagoda демонстрира изключителна адаптивност, способна да отговори на изискванията за свързване на тръбопровода на различни сценарии и спецификации:

Специфични измерения на адаптивността:

Съвместимост с меки маркучи: Дизайнът с бодлива пагода е съвместим с голямо разнообразие от материали за меки маркучи — включително PU, PE, PVC, силикон, найлон и каучук — което го прави широко приложим в области като обработка на вода, пневматика, медицинска технология и химическа обработка.

Съвместимост на размери и спецификации: Външният диаметър на пагодата покрива седем общи спецификации—4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm и 20 mm — което му позволява да се съчетае с различни меки маркучи с вътрешни диаметри, вариращи от 3 mm до 19 mm.

Гъвкавост при ориентация на инсталацията: Кръстовидната четирипосочна структура поддържа множество входни/изходни конфигурации — като един вход/три изхода, три входа/един изход и два входа/два изхода — което позволява гъвкаво регулиране въз основа на действителното оформление на тръбопровода.

Възможности за персонализиране: Ние предлагаме услуги за персонализиране на ODM и OEM, което ни позволява да модифицираме профила на пагодата, броя на зъбците, броя на портовете, повърхностното покритие и лазерните маркировки според чертежите на клиента, за да отговорим на нестандартни изисквания.

Разширяване на интерфейса: Може да се комбинира с други продукти от същата серия – като L-тип, T-тип и фитинги за пагода за монтиране на панел – за създаване на цялостни решения за разделяне на потока, промени в посоката и връзки през панели.
