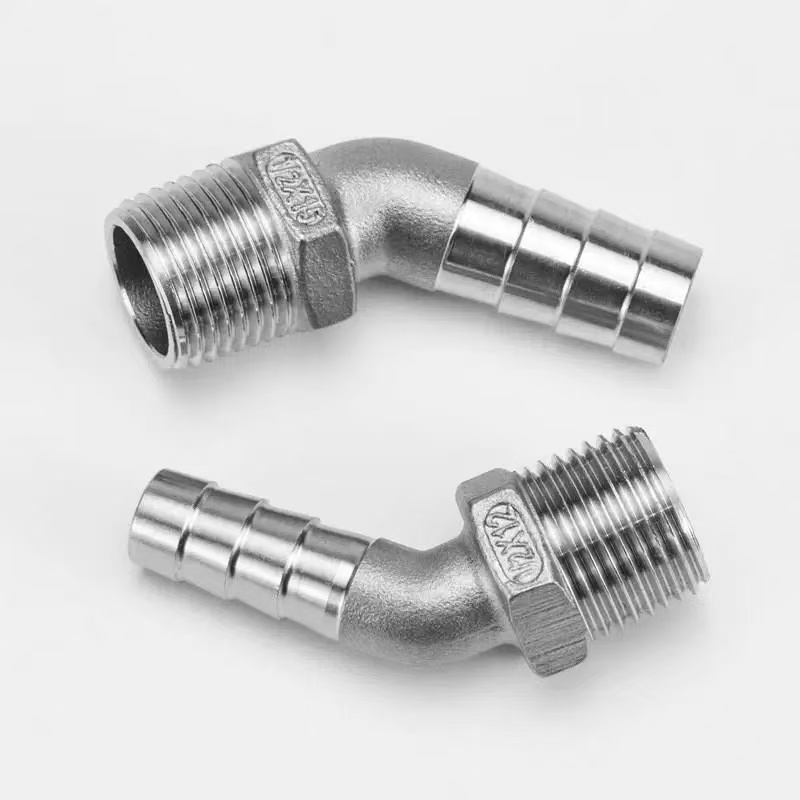

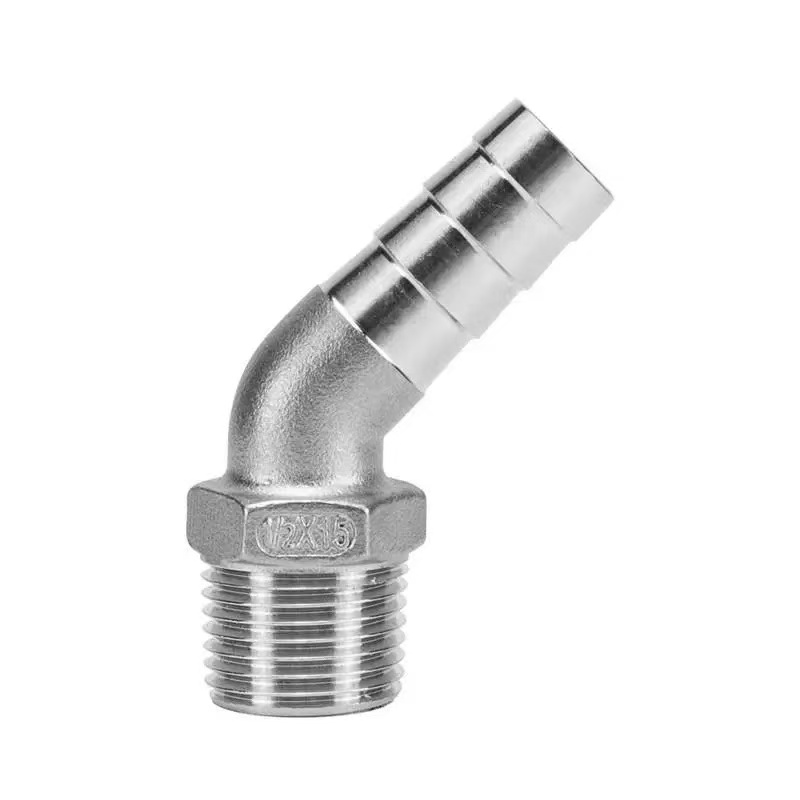

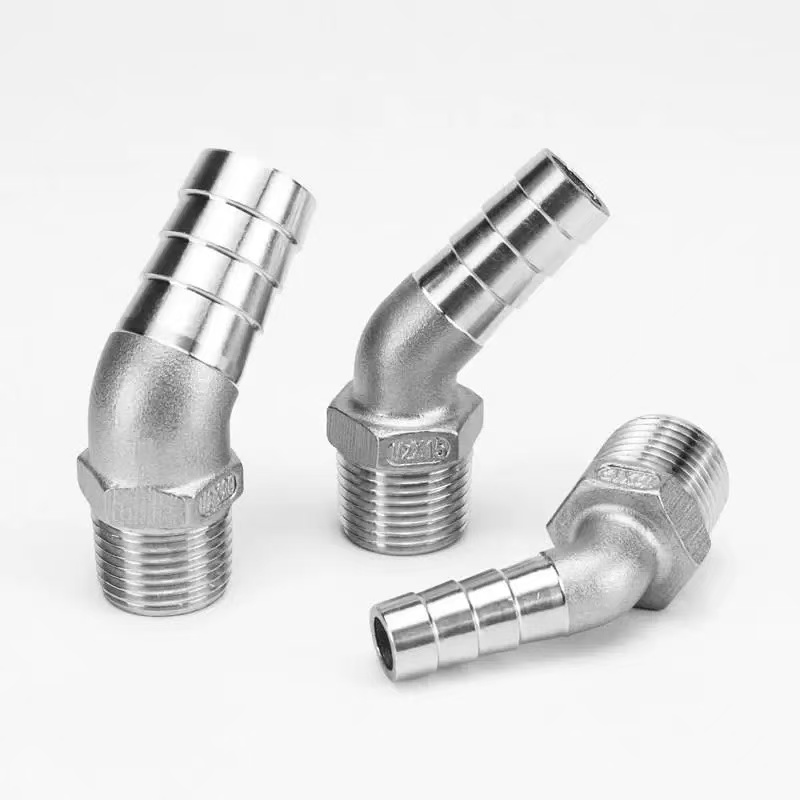

Коляно с шестоъгълна външна резба 45 градуса

Коляновият фитинг с шестоъгълна външна резба с 45 градуса от фабриката Shenchi е специално проектиран за приложения, изискващи плавна промяна на посоката на 45 градуса при преход от твърди тръбопроводи към гъвкави маркучи. Краят му с външна резба се завинтва здраво в съответния фитинг с вътрешна резба, осигурявайки непропускливо уплътнение в металната тръбопроводна система. Острият край на маркуча, след като бъде поставен в гъвкав маркуч, използва серия от обърнати на обратен ъгъл шипове, за да захване здраво вътрешната стена на маркуча; когато се закрепи със скоба за маркуч, това създава здрава, противоплъзгаща се връзка. Дизайнът под ъгъл от 45 градуса намалява съпротивлението на потока на флуида в сравнение със стандартните 90-градусови колена, което го прави идеален за тръбопроводни системи, където минимизирането на загубата на налягане е критично изискване. В допълнение, шестоъгълното тяло, разположено в центъра на фитинга, улеснява лесния достъп до инструмента и позволява бърз и ефективен монтаж.

Спецификации на продукта

Резбова / бодлива връзка

Коляновият фитинг с шестоъгълна външна резба Shenchi с 45 градуса разполага с дизайн с двоен интерфейс, позволяващ надежден преход между твърди тръби и гъвкави маркучи:

Край на външната резба: Прецизно обработените външни резби стриктно се придържат към международните стандарти (налични са опции BSPT/NPT). Характеризиращи се с изключителна редовност на резбата, те образуват уплътнение метал към метал, когато са затегнати срещу фитинги с вътрешна резба, клапани или оборудване, осигурявайки надеждно уплътнение без необходимост от прекомерен въртящ момент. Повърхностите на резбите са гладки и без неравности, предотвратявайки повреда на свързващите резби по време на монтажа.

Заострен край: Този край разполага с многопръстенова заострена структура с оптимизирани ъгли и дълбочини на зъбите. След като се постави гъвкав маркуч, зъбците се вграждат във вътрешната стена на маркуча, за да създадат многоточков механичен захват. Когато е закрепен със скоба за маркуч от неръждаема стомана, модулът постига устойчивост на издърпване над 50 kg. Заостреният край се предлага в широка гама от размери, съвместими с различни гъвкави маркучи с вътрешен диаметър от 3 mm до 25 mm.

Рейтинг на налягането

Коляновият фитинг Shenchi с 45-градусова шестоъгълна външна резба предлага определени стойности на налягането, за да отговори на изискванията за различни работни условия:

Стандартно налягане: 1,6 MPa—подходящо за огромното мнозинство от жилищни, търговски и леки промишлени приложения, като водоснабдителни системи, селскостопанско напояване и общи промишлени водни системи за охлаждане.

Опция за високо налягане: Серията от неръждаема стомана 316L е оценена до 2,5 MPa—подходяща за приложения с по-високи изисквания за налягане, като хидравлични системи и оборудване за почистване под високо налягане.

Гаранция за тестване: Всяка партида от тези произведени в Китай 45-градусови шестоъгълни колянови фитинги с външна резба се подлага на строги фабрични тестове за налягане. Тестовото налягане е настроено на 1,5 пъти работното налягане, което гарантира дългосрочна, стабилна и безпроблемна работа при номиналното налягане.

Крива температура-налягане: В рамките на работния температурен диапазон от -20°C до 120°C номиналното налягане остава постоянно; извън този температурен диапазон, допустимото работно налягане трябва да бъде намалено в съответствие със стандартните указания.

Оперативна съвместимост и съвместимост

Коляновият фитинг Shenchi с 45-градусова шестоъгълна външна резба е проектиран с пълно отчитане на изискванията за оперативна съвместимост и съвместимост на световния пазар:

Съвместимост със стандартна резба: Предлага се в различни стандарти за резба — включително BSPT (Британски стандарт за конус на тръбата) и NPT (Американска национална конусност на тръбата) — за осигуряване на съвместимост с тръбопроводни системи в различни региони. Клиентите могат да изберат подходящите спецификации на нишките въз основа на техните целеви пазари.

Диапазон от размери на шината на маркуча: Краят на шината на маркуча разполага с широка гама от спецификации на външния диаметър, покриващи размери от 1/4 инча до 1 инч (приблизително 6 mm–25 mm). Това гарантира съвместимост с по-голямата част от видовете гъвкави маркучи, налични в момента на пазара, включително PVC, гумени, плетени и PU маркучи.

Съвместимост на материалите: Предлага се в два вида неръждаема стомана—304 и 316L—за да отговори на различни изисквания за съвместимост на медиите. Клас 304 е подходящ за вода и леко корозивни среди, докато клас 316L е идеален за използване с масла, природен газ и силно корозивни среди.

Оперативна съвместимост между различни марки: Произведени в строго съответствие с международните стандарти, високопроизводителните 45-градусови колянови фитинги с мъжка резба с шестоъгълна външна резба на Shenchi са напълно взаимозаменяеми с фитинги от големи местни и международни марки, елиминирайки всякакви опасения относно проблеми със съвместимостта.

Защо да изберете нас?

1. Директно фабрично ценообразуване

Като основен производител Shenchi елиминира посредниците, за да предложи на клиентите ни цени с отстъпка за нашите 45-градусови колянови фитинги с шестоъгълна външна резба. Това гарантира превъзходна стойност - предоставяне на по-добри цени за еквивалентно качество или по-високо качество за същия бюджет.

2. Строг контрол на качеството

От момента, в който суровините влязат в нашето съоръжение до напускането на готовите продукти, всеки произведен в Китай колянов фитинг с шестоъгълна външна резба 45 градуса преминава през многоетапен процес на проверка. Ние прилагаме стриктни проверки - включително спектроскопски анализ на материала, измерване на резбата Go/No-Go и изпитване под налягане - за да гарантираме абсолютна консистенция на продукта.

3. Стабилни възможности за персонализиране

Shenchi поддържа персонализиране както на ODM, така и на OEM, което ни позволява да персонализираме спецификации, размери, стандарти за резби, степени на материали и повърхностни покрития, за да отговорим на специфичните изисквания на клиента. Ние предоставяме цялостна услуга на едно гише - от първоначалния дизайн и разработването на матрицата до масовото производство и крайната доставка.
