Монтаж с бодлива преграда

Shenchi представя висококачествени бодливи фитинги за прегради, специално проектирани за прокарване на маркучи през панели на оборудването, като същевременно осигуряват надеждно уплътнение. Изработени от месинг, неръждаема стомана SUS304 и SUS316L, тези фитинги предлагат силна устойчивост на корозия и са подходящи за широк спектър от работни условия.

Структура на продукта

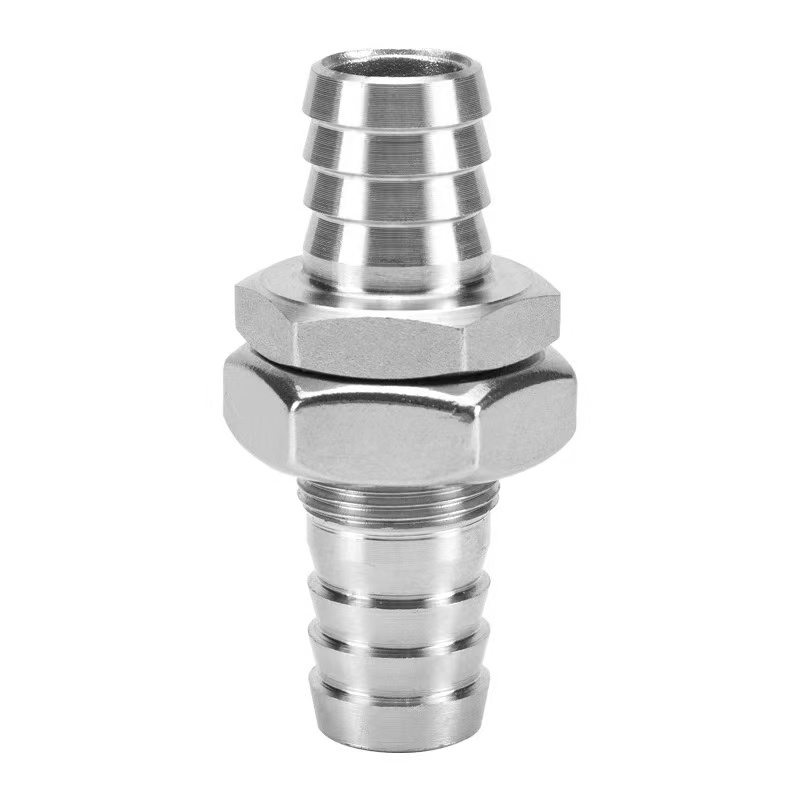

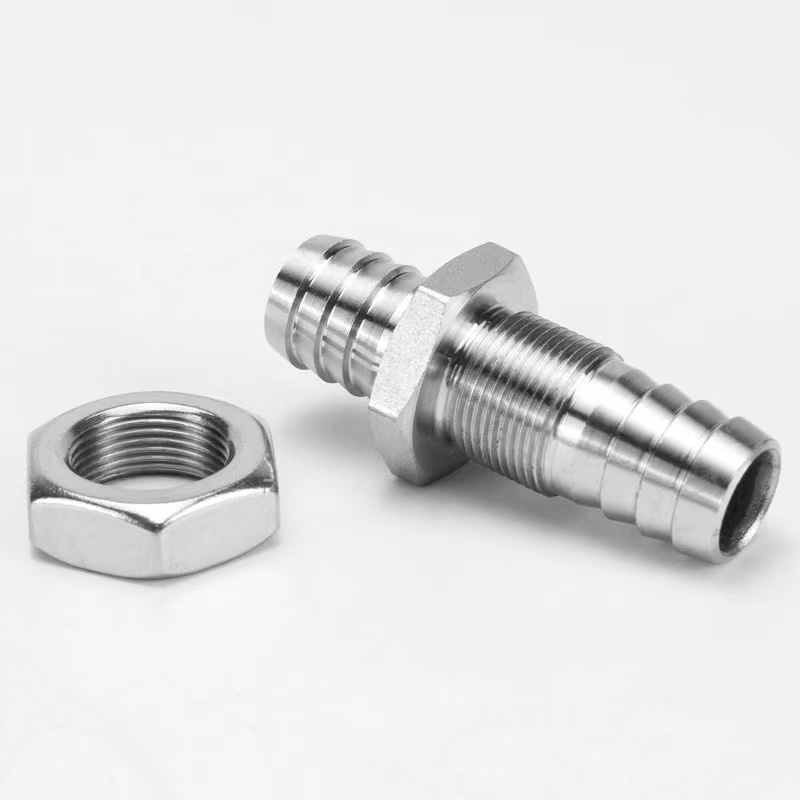

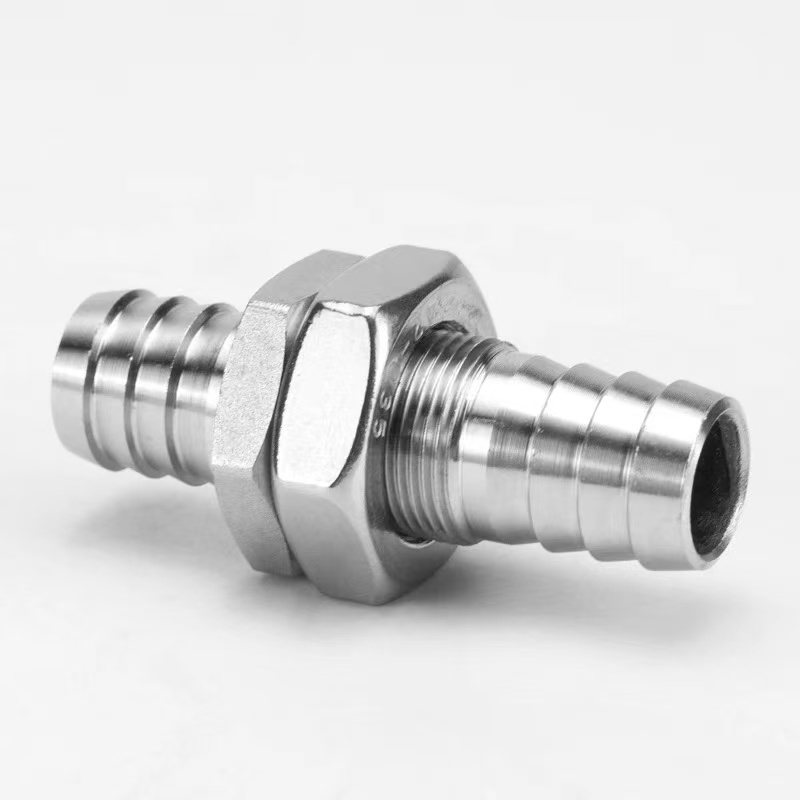

Структурата на бодливия фитинг на преградата включва резби на преградата, фиксираща гайка и бодливи маркучи. По време на монтажа е необходим само отвор в панела; затягането на гайката завършва процеса на фиксиране и запечатване.

Заостреният край има дизайн на жлеб против хлъзгане, осигуряващ сигурна връзка, когато се използва със скоба за маркуч. Тези фитинги се използват широко в контролни шкафове, оборудване за пречистване на вода, медицински инструменти и други свързани области.

Спецификации на продукта

Структурни предимства

Фитингът за преграда е тръбен фитинг, специално проектиран за прокарване на маркучи през панели на оборудването, заграждения или прегради, като същевременно осигурява фиксирано уплътнение. Основната му структура включва резбова секция на преградата, фиксираща гайка, уплътнително уплътнение и бодлива връзка за маркуч. По време на монтажа е необходимо да се направи само отвор със съответния диаметър върху панела. Секцията на резбата на фитинга се прекарва през отвора и гайката се затяга от противоположната страна, за да завърши процеса на фиксиране и запечатване.

1. Фиксираща конструкция на преградата:Дължината на резбовия участък е адаптирана към обичайните дебелини на панелите. След като фиксиращата гайка е затегната, тя образува твърда фиксация с панела, като гарантира, че фитингът остава сигурен дори при външни дърпащи сили.

2. Връзка с бодлив маркуч:Едната или двете страни на панела имат заострени заострени зъби за вкарване на маркуча и образуване на запечатана връзка със скоба за маркуч. Заостреният край има дизайн с двоен канал против приплъзване, предлагащ значително по-висока устойчивост на издърпване от обикновените фитинги.

3. Система за запечатване:От двете страни на панела са осигурени гумени уплътнения или О-пръстени. Когато гайката е затегната, уплътняващото уплътнение се компресира, постигайки водо- и прахоустойчиво уплътнение на отвора на панела, със степен на защита до IP65 или по-висока.

Метод на инсталиране

Издръжливите преградни бодливи фитинги на Shenchi са лесни за инсталиране. Сигурна и запечатана връзка може да бъде постигната само в шест стъпки:

Стъпка 1: Подготовка на отвора на панела

Направете съответния кръгъл отвор на панела въз основа на външния диаметър на секцията на резбата. Уверете се, че ръбът на отвора е гладък и без грапавини, за да избегнете повреда на уплътняващото уплътнение.

Стъпка 2: Инсталирайте уплътняващото уплътнение

Плъзнете включеното EPDM уплътнително уплътнение върху секцията с резба, като го притиснете към основата на фитинга. Ако се изисква уплътнение от двете страни на панела, поставете по едно уплътнение от всяка страна.

Стъпка 3: Поставете през панела

Поставете секцията с резба в отвора от едната страна на панела, като се уверите, че основата на монтажа контактува с панела с уплътняващото уплътнение между тях.

Стъпка 4: Затегнете заключващата гайка

Завийте фиксиращата гайка върху секцията с резба от противоположната страна на панела и постепенно я затегнете с гаечен ключ. Препоръчителен въртящ момент: 5–8 N·m за месингови материали и 8–12 N·m за неръждаема стомана. Дръжте тялото на фитинга неподвижно по време на затягане.

Стъпка 5: Свържете маркуча

Изберете спецификация, при която външният диаметър на шипа е с 0,5–1 mm по-голям от вътрешния диаметър на маркуча. Поставете маркуча вертикално върху бодливия край, докато достигне основата. За приложения с високо налягане използвайте скоба за маркуч от неръждаема стомана и я затегнете между втория и третия шип.

Стъпка 6: Тест за целостта на уплътнението

Извършете тест за статично налягане при 1,5 пъти работното налягане. Ако няма изтичане в продължение на три минути, инсталацията е квалифицирана.
