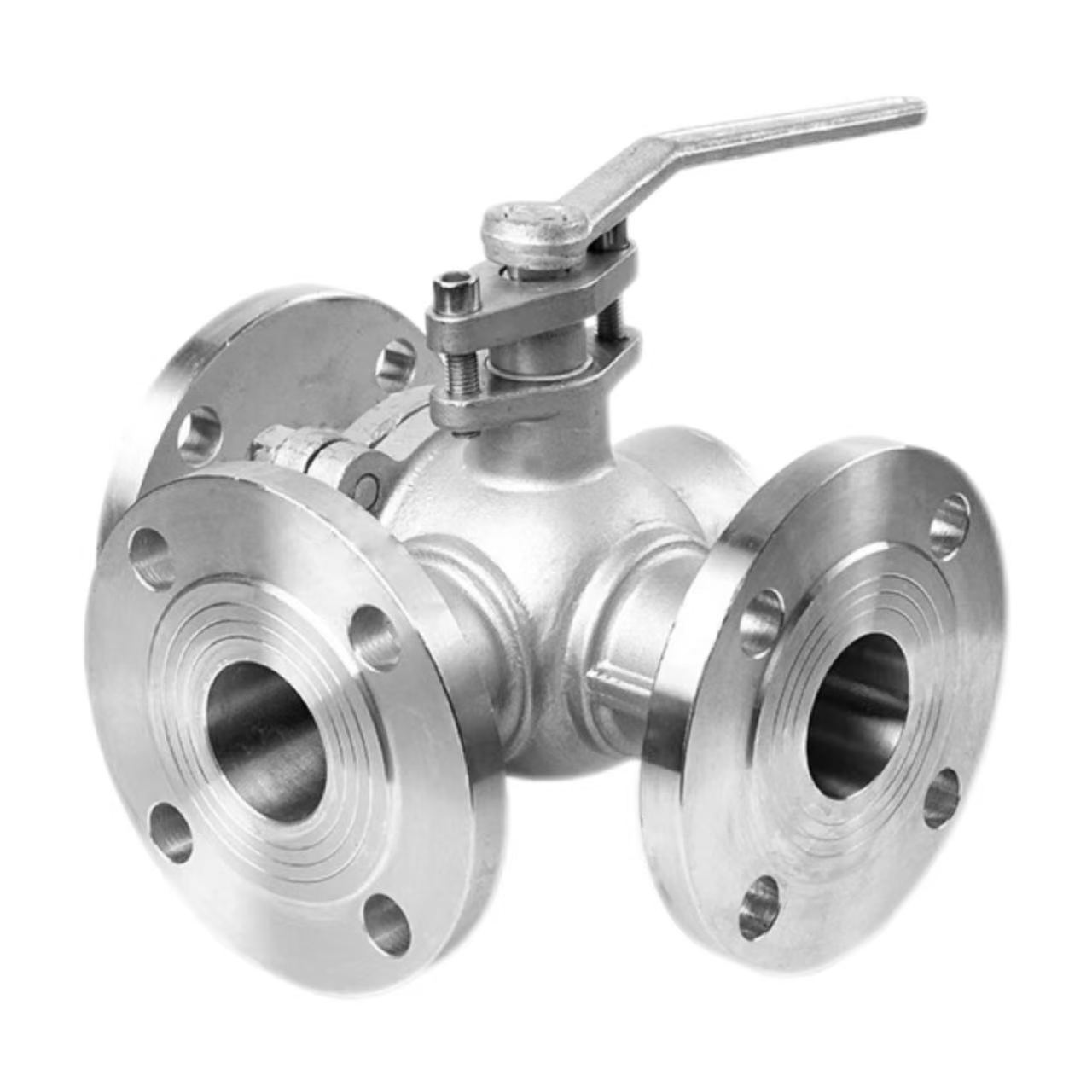

Трипътен фланцов сферичен кран

Принцип на работа

Принципът на работа на устойчивия на корозия трипътен фланцов сферичен кран на фабриката Shenchi се основава на L-образни или Т-образни канали, изрязани в топката. Топката се поставя в центъра на тялото на клапана и се върти с дръжка. Когато топката се върти, каналите се подравняват или изместват от различни портове на вентила, реализирайки превключването, сливането или разделянето на посоката на потока на средата.

L-образна топка:

 Завъртането на 90° позволява на средата да превключва от входа към който и да е изход, подходящо за обръщане на сценарии с един вход и два изхода или два входа и един изход, като алтернативно подаване на течност към два реактора.

Т-образна топка:

Завъртането на 180° позволява и трите порта да бъдат свързани едновременно или всеки два порта да бъдат свързани помежду си, подходящи за смесване на две медии и след това извеждане (сливане) или разделяне на една медия на два изхода (разделяне), като например в климатични системи за смесване на топла и студена вода.

Параметри на продукта:

Име на продукта: Трипътен сферичен кран с фланец	Спецификации: (1/8"-4") DN6-DN100
Номинално налягане: PN16	Материал на тялото: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарти: ANSI, BS, DIN, ISO, JIS	Приложима температура: -20℃ ~ +150℃ (стандартна), до +350℃ (висока температура), до -196℃ (ниска температура)
Вътрешен метален материал: WCB, SUS304 (CF8), SUS316L (CF3M)	Средна температура: висока температура, ниска температура, средна температура, нормална температура
Метод на работа: Ръчен	Уплътнения: EPDM, PPL
Начин на свързване: фланцова връзка	Приложения: вода, въздух, газ, масло, течности и др.
Произход: Китай	Проба: Налични проби

Предимства на фланцовата връзка:

3-пътните сферични кранове с фланци Shenchi използват фланцови връзки. В сравнение с резбовите съединения, фланцовите връзки предлагат по-висока устойчивост на натиск; рейтингът PN16 може стабилно да издържи на налягане от 1,6 MPa. Разглобяването е удобно, което улеснява редовната проверка и поддръжка на тръбопровода. Осигурено е надеждно запечатване; уплътнението на фланеца и болтовете работят заедно, за да елиминират риска от изтичане. Подходящ за тръбопроводи с голям диаметър; за диаметри над DN50, където резбовите връзки са трудни, фланците са стандартният избор. Shenchi, китайски производител на трипътни сферични кранове с фланци, предлага фланци, отговарящи на стандартите ANSI, BS, DIN и JIS, отговарящи на нуждите на глобалните клиенти.

Ключова точка за инсталиране 1: Подравняване на фланеца

Подравняване на фланеца Когато монтирате трипътния сферичен кран с фланец Shenchi, страните на фланеца трябва да бъдат подравнени. Двата фланеца трябва да са успоредни и концентрични, като отклонението не надвишава допустимия диапазон на уплътнението на фланеца. Принудителното подравняване на болтовете ще доведе до деформация на корпуса на клапана, което ще повлияе на въртенето на топката и ефективността на уплътнението. След подравняване уплътнението трябва да бъде поставено в центъра и не трябва да се измества. Трипътен сферичен кран с фланец на ниска цена не означава ниско качество; Продуктите Shenchi предлагат висока прецизност и лесен монтаж. Устойчивите на корозия трипътни фланцови сферични кранове имат повърхностни покрития на фланците, които отговарят на стандартите, осигурявайки по-надеждно уплътнение.

Втора точка на монтаж: Затягане на болтове

Болтовете на фланеца трябва да се затягат диагонално на етапи. Прилагайте въртящ момент постепенно на 2-3 етапа, следвайки диагонална последователност от 180°. Не затягайте едната страна наведнъж, в противен случай неравномерният натиск върху уплътнението ще създаде канали за изтичане. Въртящият момент на болта трябва да отговаря на стандартните стойности; прекаленото затягане ще повреди фланеца или болтовете, докато недостатъчното затягане ще доведе до недостатъчно уплътнение. Фабриката за 3-пътен фланцов сферичен кран Shenchi предоставя таблица с препоръчителни въртящи моменти, към която монтажниците да се обърнат. Тези монтажни точки са от решаващо значение за осигуряване на дългосрочна работа на вентила без течове; моля, спазвайте стриктно спецификациите.

Точка на инсталиране 3: Поддръжка и почистване на тръбопровода

Преди монтажа вътрешността на тръбопровода трябва да се почисти, за да се отстранят заваръчната шлака, железни стружки, пясък и други примеси. Чужди предмети, влизащи в кухината на клапана, могат да надраскат топката или уплътненията, което води до течове. Тръбопроводът трябва да бъде независимо поддържан; вентилът не трябва да носи тежестта на тръбопровода. Сферичните кранове с тройник с голям диаметър са тежки; слягането на тръбопровода може да издърпа фланеца извън центъра, повреждайки уплътнението. Устойчивите на корозия сферични кранове с тройник са изработени от материали WCB, SUS304 или SUS316L със сърцевина на клапана от мед или неръждаема стомана. След завършване на монтажните точки дръжката трябва да се върти свободно без задръстване; тогава вентилът е готов за употреба.
