Външна резба x Челно заварено съединение

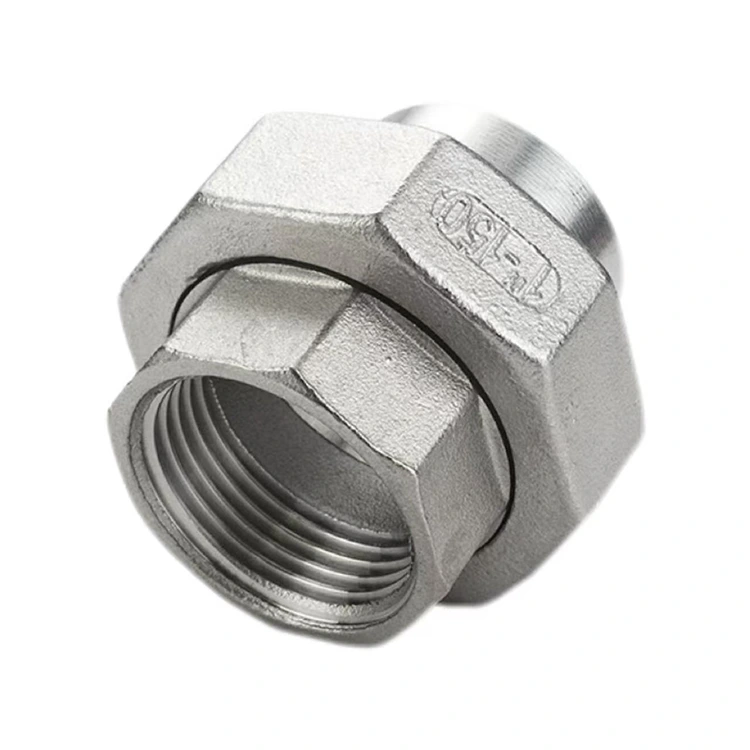

Като професионален производител на тръбни фитинги в Китай, Shenchi представя вътрешното резбово съединение x Butt-Weld Union – композитен съединител за тръбопровод, който безпроблемно интегрира край с вътрешна резба и край за челна заварка в един модул.

Като фитинг с висока производителност, основната функция на съединението с вътрешна резба x челно заваряване се състои в улесняването на безпроблемния интерфейс между системите за свързване с резба и заварените тръбопроводни системи. Краят с вътрешна резба е прецизно обработен чрез модерна CNC технология, осигуряваща прецизни профили на резбата и надеждно уплътнение; позволява директно свързване към устройства с външна резба като вентили, кранове и инструменти.

Краят за челна заварка разполага с предварително обработена фаска (фаска), проектирана да бъде залепена директно към тръбопровода чрез TIG (аргонова дъга) заваряване, създавайки постоянно, устойчиво на течове уплътнение. Изработено от висококачествена неръждаема стомана или месинг, това съединение е проектирано за работно налягане над 1,6 MPa и работи в температурен диапазон от -20°C до 120°C. Той се използва широко в нови строителни проекти за свързване на заварени главни тръбопроводи с резбовани разклонителни линии, както и в проекти за обновяване за свързване на заварени системи с резбовано оборудване. Със своите високопроизводителни възможности, той предлага просто, но надеждно решение за сложни предизвикателства при свързване на тръбопроводи.

Спецификации на продукта

Основна структура и акценти в дизайна

1. Интегрирана композитна структура

Съединението Shenchi с вътрешна резба и челно заваряване се отличава с иновативен интегриран дизайн на композитна структура, прецизно съчетаващ край с вътрешна резба и край за челна заварка в едно тяло. Това елиминира сложността, свързана с използването на множество адаптерни фитинги, и значително намалява потенциалните точки на теч. Продуктът се формира чрез едноетапен процес на коване, което води до плътна структура на материала и висока механична якост.

2. Прецизна вътрешна резба

Краят с вътрешна резба се обработва с помощта на високо прецизно CNC оборудване; профилът на резбата е стандартизиран и зацепването е стегнато, отговаряйки напълно на международните стандарти за съединителни съединения с вътрешна резба x челно заваряване. Спецификациите на резбите покриват BSPP, BSPT, NPT и метрични стандарти, осигурявайки перфектна съвместимост с голямо разнообразие от тръбни фитинги и оборудване с външна резба, както вътрешни, така и международни.

3. Оптимизиран дизайн на края на челната заварка

Краят за челна заварка разполага с предварително обработена стандартна фаска (фаска), елиминирайки необходимостта от вторична подготовка на място по време на монтажа. Когато е свързан към тръбопровод чрез TIG заваряване, заваръчното съединение постига здравина, еквивалентна на тази на основния материал, създавайки постоянна интегрална тръбопроводна система. Дебелината на стената на тръбата е оптимизирана, за да гарантира както целостта на заваряването, така и лекотата на работа.

4. Междинна синдикална структура

Продуктът включва разглобяема междинна съединителна структура, включваща прецизна връзка с резба и висококачествено уплътнително уплътнение. Този дизайн осигурява гъвкавост по време на монтажа, като същевременно улеснява бъдещата поддръжка. За инспекция или ремонт, тръбопроводът може да бъде разкачен просто чрез разхлабване на междинното съединение, като по този начин се избягва необходимостта от рязане или повторно заваряване на тръбните съединения. II. Конфигурация на ключови компоненти

Съединението Shenchi с вътрешна резба и челно заваряване се състои от следните ключови компоненти:

Тяло: Изработено от висококачествена неръждаема стомана 304 или месинг, прецизно изковано в едно парче.

Съединителна гайка: Изработена от високоякостен материал с антикорозионна повърхностна обработка; предназначени да предотвратят оголване на резбата дори след многократно сглобяване и разглобяване.

Уплътнение: Съставено от специална гума, устойчива на високи температури и стареене; вградени във вдлъбнат жлеб, за да се осигури автоматично запечатване.

Край с вътрешна резба: Прецизно обработен чрез CNC технология, с различни стандарти за резби, налични за избор.

Указания за инсталиране

1. Монтаж на заварен край

Почистете заварения край и фаската на тръбата. Поддържайте отклонение на концентричността по-малко от 0,5 mm. Извършете кореново заваряване с помощта на TIG (GTAW), за да осигурите пълно проникване в основата на заварката; след завършване на преминаването на капачката, проверете заваръчния шев за всякакви порьозни или шлакови включвания.

2. Монтаж на края с вътрешна резба

Уверете се, че повърхността на тръбния фитинг с външна резба е чиста. Завийте ръчно мъжкия фитинг в края с вътрешна резба на съединението. Използвайте гаечен ключ, за да го затегнете до определения стандартен въртящ момент; вътрешното уплътнително уплътнение автоматично ще се компресира, за да образува непропускливо уплътнение.

3. Предпазни мерки

По време на монтажа предотвратявайте прехвърлянето на топлината, генерирана от заваряването, към зоната на уплътняващото уплътнение. Изчакайте завареното съединение да се охлади напълно, преди да извършите каквито и да е операции по монтаж или демонтаж на съединителната гайка.

Указания за поддръжка

Редовна проверка: На всеки шест месеца проверявайте съединението за признаци на теч или разхлабени резби.

Смяна на уплътнение: Ако уплътнителното уплътнение показва признаци на стареене или износване, просто разхлабете съединителната гайка, за да я смените лесно.

Поддръжка на резбата: След продължителна работа нанесете малко количество смазка против ръжда върху резбите.

Проверка на заварения край: Проверете заваръчния шев за корозия или пукнатини; ако бъдат открити проблеми, незабавно извършете коригиращо заваряване.

Обслужване на системата: Когато оборудването изисква разглобяване за поддръжка, просто разхлабете централната съединителна гайка - няма нужда да режете тръбите.

Защо да изберете Shenchi?

1. Строг контрол на качеството

Изчерпателен контрол на качеството се прилага по време на целия процес, от доставката на суровини до крайната проверка. Всеки готов продукт преминава 100% проверка на размерите и тест за течове, преди да напусне фабриката.

2. OEM/ODM услуги за персонализиране

Ние предлагаме персонализирани услуги за резби, опаковане и маркиране на продукти. Ние предоставяме възможности за бърза реакция при нестандартни спецификации и специални изисквания за материали.

3. Силно конкурентни фабрични цени

Като директен доставчик от фабриката, ние предлагаме ценообразуване с отстъпка и многостепенни стимули, базирани на обема.

4. Дългосрочни, печеливши партньорства

Ние активно се стремим да установим дългосрочни отношения на сътрудничество с търговци на едро, инженерингови фирми и изпълнители на тръбопроводи. V. Препоръки за свързани продукти

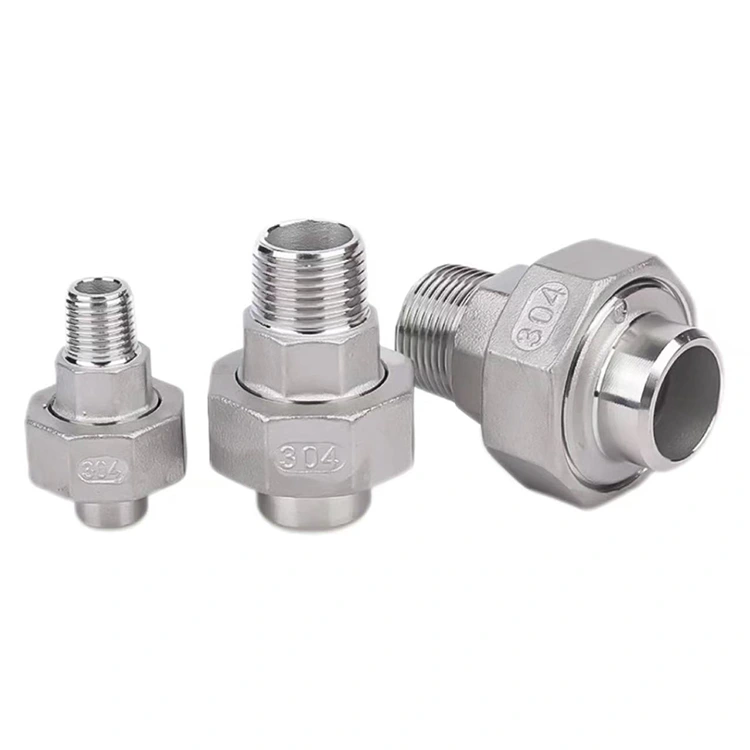

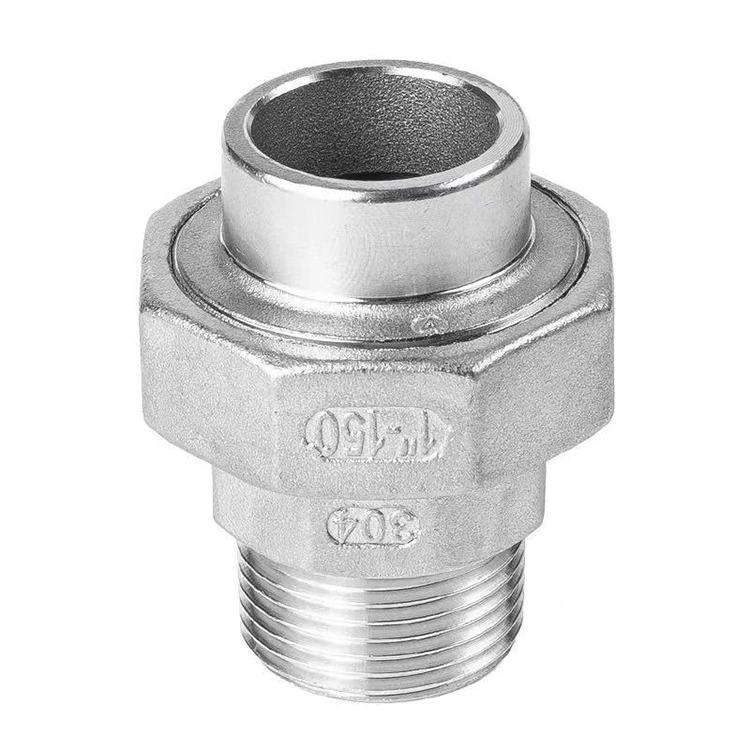

Нашата компания произвежда и допълнителен продукт от същата серия: съединение с външна резба от единия край и връзка с челна заварка от другата. Единият край използва външна резба за свързване с фитинги с вътрешна резба, докато другият има конфигурация за челно заваряване. Тези два продукта се допълват идеално, като цялостно отговарят на изискванията за свързване както на резбови, така и на заварени тръбопроводни системи. Горещо каним както нови, така и настоящи клиенти да запитват и правят поръчки.

Заключение

Изборът на вътрешна резба Zhejiang Shenchi x съединение за челно заваряване — с гордост Произведено в Китай — означава избор на иновативен дизайн, надеждна работа и удобна поддръжка. Очакваме с нетърпение да си партнираме с търговци на едро по целия свят, за да изградим заедно по-светло бъдеще.
