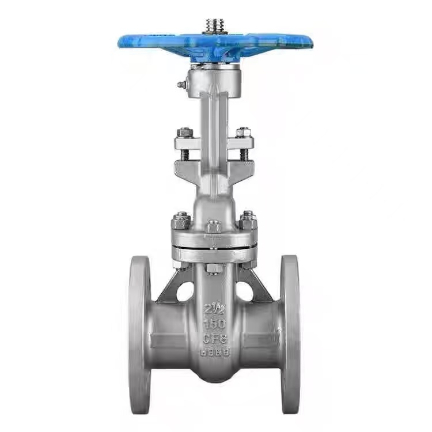

Американски стандартен шибър с фланец с повдигащо се стебло

Принцип на работа на ASME шибър с фланец с издигащо се стебло

Когато операторът завърти ръчното колело, ръчното колело задвижва стеблото на клапана да се върти. Трапецовидната резба в горния край на стеблото на клапана се зацепва с гайката на стеблото на клапана, превръщайки въртеливото движение в аксиално линейно движение. Тъй като стеблото на клапана и шибърът са свързани, стеблото на клапана ще кара портата да се издига или пада заедно.

За да отворите вентила, завъртете ръчното колело обратно на часовниковата стрелка. Стеблото на клапана задвижва шибъра да се движи нагоре в линейно движение, което кара шибъра да се отдели от леглото на клапана. Когато шибърът се повдигне на височина, равна на два пъти номиналния диаметър на вентила, преминаването на течността е напълно безпрепятствено и клапанът е в напълно отворено положение. По време на работа ръчното колело обикновено се завърта до положение, в което не може да се завърта повече, и след това се завърта обратно с половин оборот до един оборот, за да се постигне напълно отворено положение, предотвратявайки блокирането на стеблото на клапана поради температурни промени.

За да затворите вентила, завъртете ръчното колело по посока на часовниковата стрелка. Стъблото на клапана задвижва шибъра да се движи надолу в линейно движение, което кара шибъра да се притиска към леглото на клапана. Въртящият момент, приложен от ръчното колело, генерира сила на принудително уплътняване, а налягането на средата в тръбопровода също притиска шибъра към другото легло на клапана, образувайки ефект на самоуплътняване. Това двойно действие гарантира нулево изтичане, когато е затворено.

Основната характеристика на шибър с повдигащо се стебло е, че стеблото на клапана се издига и пада синхронно с шибъра. Операторите могат визуално да определят отворено/затворено състояние на клапана, като наблюдават дължината на стеблото на клапана, простиращ се отвъд капака на клапана – колкото по-дълго се простира стеблото, толкова по-широко е отворен клапанът; когато стеблото е напълно прибрано, клапанът е затворен.

Особено важно е да се отбележи, че шибърите с фланец с повдигащо се стебло ASME (Американски стандарт) могат да се използват само в напълно отворено или напълно затворено положение и не могат да се използват като управляващи вентили. Ако бъде оставена в частично отворено положение за продължителен период от време, високоскоростната течаща среда ще разяде уплътнителните повърхности, причинявайки износване на шибъра и седалката, което в крайна сметка ще доведе до изтичане на клапана. Освен това, средата може да тече от всяка страна на шибъра във всяка посока, елиминирайки необходимостта да се вземе предвид посоката на потока по време на монтажа и улеснява оформлението на обекта.

Параметри на продукта

Устойчивост на висока температура и високо налягане

Шибърните шибъри Shenchi ASME със стандартно повдигащо се стебло и фланец се отличават с две основни предимства в производителността: устойчивост на висока температура и устойчивост на високо налягане. WCB материалът може да издържи на температури до 425 ℃, докато неръждаемата стомана е подходяща за по-широк температурен диапазон. Рейтинг на налягане от клас 150, работното налягане достига 1,9 MPa при стайна температура, надвишавайки стандарта PN16. Уплътненията се предлагат в устойчиви на висока температура PPL или водоустойчиви типове EPDM. Произведен в Китай, Shenchi прилага цялостен контрол на качеството от суровините до готовите продукти, осигурявайки дългосрочна стабилна работа при условия на висока температура и високо налягане.

Надеждна производителност при високо налягане, надвишаваща стандартите клас 150

Стандартният шибър с фланец с повдигащо се стебло ASME B16.10 на Shenchi може да се похвали с надеждна устойчивост на високо налягане. Фланцовата връзка отговаря на стандартите ASME B16.10, с равномерно затегнати болтове и равномерно разпределение на налягането върху уплътненията. Рейтингът Class 150 предлага работно налягане от 1,9 MPa при стайна температура, с голям граница на измереното налягане. Дебелината на стената на тялото на вентила е проектирана в съответствие със стандартите ASME, надхвърлящи националните стандарти за повишена безопасност. Shenchi предлага дисконтирани шибъри с фланец с повдигащо се стебло на ASME; покупките на едро отговарят на изискванията за отстъпки и гарантират дългосрочна стабилна работа при условия на високо налягане.

Директни доставки от фабриката и поддръжка за персонализиране на OEM

Shenchi, като доставчик на ASME (американски стандарт) шибъри с фланец с повдигащо се стебло, предлага услуги за вземане на проби. Ние предлагаме шибъри с фланец с повдигащо се стебло на ASME с отстъпка на прозрачни фабрични цени, елиминирайки надценките на посредниците. Ние поддържаме ODM и OEM персонализиране; материали, диаметри, стандарти за фланци и методи на работа могат да бъдат коригирани според вашите нужди. Нашите шибъри с фланец с повдигащо се стебло ASME са лесни за поддръжка, с проста структура и ниски разходи за поддръжка. Произведени в Китай, шибърите Shenchi ASME с фланец с повдигащо се стебло са надеждни по отношение на качеството и имат стабилни срокове за доставка. Глобалните клиенти са добре дошли да се свържат с Shenchi за подробни технически параметри и най-новите преференциални оферти.
