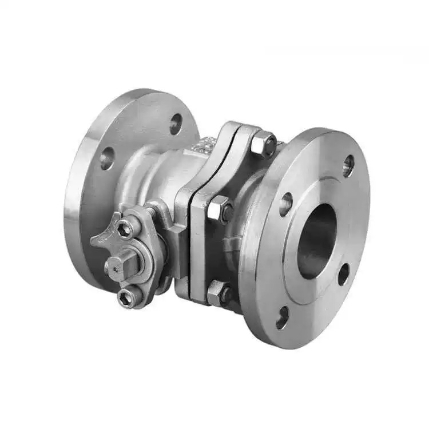

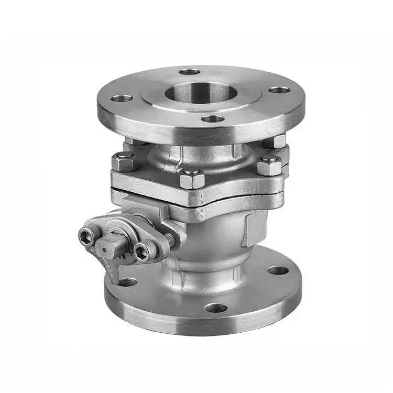

Американски стандартен сферичен кран с фланец

Принцип на работа

Потокът на медиите се контролира чрез завъртане на топката на 90°.

В центъра на топката се намира проходен отвор със същия диаметър като тръбата. Когато дръжката или задвижващият механизъм завърти топката на 90°, докато проходният отвор се изравни с оста на тръбата, средата тече свободно без препятствия, вентилът е напълно отворен и съпротивлението на потока е почти нула. Когато топката се завърти на още 90°, докато проходният отвор стане перпендикулярен на тръбата, твърдата сферична повърхност напълно блокира прохода, вентилът се затваря и се постига надеждно затваряне.

Американският стандартен фланцев сферичен кран приема двупосочен дизайн на уплътнение, позволяващ на средата да навлиза от всяка посока без ограничения на посоката на потока. Меките уплътнения (PTFE/PPL) постигат нулеви течове, докато твърдите уплътнения са подходящи за висока температура и високо налягане. Стеблото на клапана разполага със структура против издухване, за да се гарантира безопасност и надеждност при високо налягане. Стандартните сферични кранове с фланец Shenchi ASME се произвеждат стриктно в съответствие със стандартите API 608, като предлагат бърза работа и плътно уплътняване, което ги прави идеални спирателни вентили за стандартни тръбопроводи на ASME в нефтената, химическата и газовата промишленост.

Параметри на продукта

Име на продукта: Американски стандартен сферичен кран с фланец	спецификации: (1/8"-4") DN6-DN100
Номинално налягане: PN16	Материал на тялото: WCB, SUS304 (CF8), SUS316L (CF3M) Материал на тялото: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарти: ANSI, BS, DIN, ISO, JIS	Приложима температура: -20℃ ~ +150℃ (нормална), до +350℃ (висока температура), до -196℃ (ниска температура)
Вътрешен метален материал: WCB, SUS304 (CF8), SUS316L (CF3M)	Средна температура: висока температура, ниска температура, средна температура, нормална температура
Метод на работа: Ръчен	Уплътнения: EPDM, PPL
Начин на свързване: фланцова връзка	Приложения: вода, въздух, газ, масло, течности и др.
Произход: Китай Произход: Китай Произход: Китай Произход: Китай	Проба: Налични проби

Основна структура и акценти в дизайна

Висококачествените фланцови сферични кранове на Shenchi по американски стандарт се отличават със структура на сърцевината, включваща тялото на клапана, топката, стеблото и уплътненията на седлото. Топката може да бъде с плаваща топка (DN50 и по-ниска) или с фиксирана топка (DN50 и по-висока). Проходният отвор на топката съответства на вътрешния диаметър на тръбата, което води до почти нулево съпротивление на потока, когато е напълно отворено. Структура против издухване на стеблото предотвратява излитането на стеблото при високо налягане. Антистатично устройство осигурява проводимост между топката и стеблото, предотвратявайки натрупването на статично електричество. За фланцови сферични кранове ASME с налични котировки Shenchi предоставя подробни таблици с технически параметри, за да улесни точния избор на модел и изчисляването на бюджета за клиентите.
