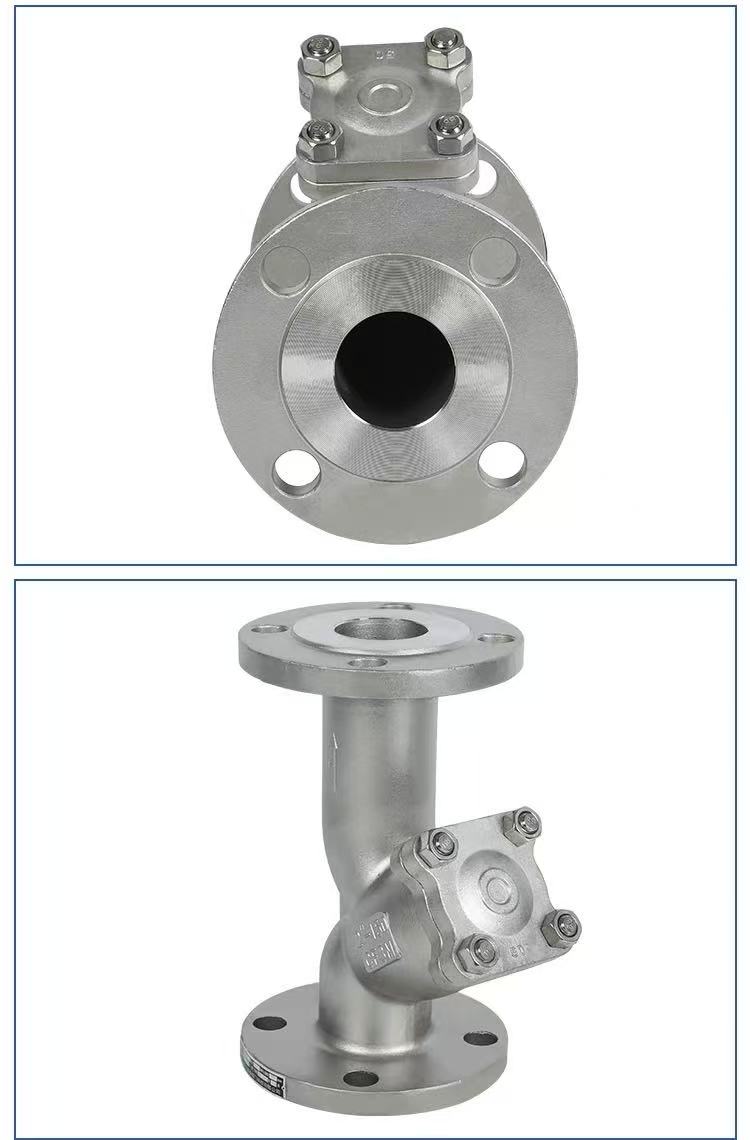

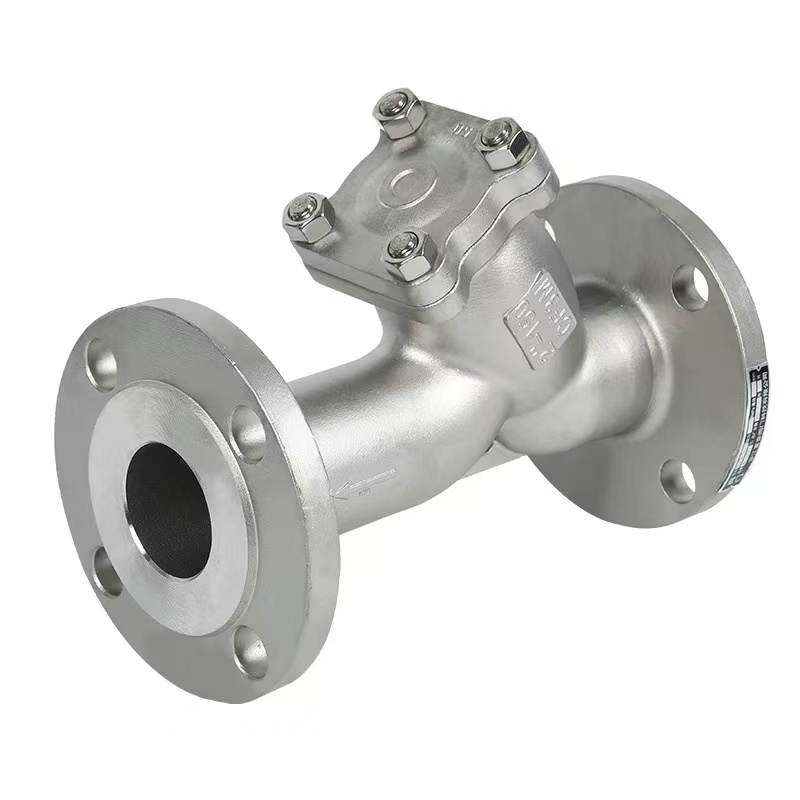

Американски стандартен фланец Y-тип филтър

Принцип на работа

Интегрираният Y-образен филтър с американски стандартен фланец на фабриката Shenchi работи на принципа на прихващане на филтърния екран. Средата навлиза в корпуса от входния край и протича през филтърния екран вътре в Y-образната структура. Твърдите примеси се блокират във филтърната мрежа, докато чистата среда преминава през и излиза от края на изхода. Общата площ на филтърния екран е 3-4 пъти площта на напречното сечение на тръбата, което води до ниско съпротивление и бърз поток. За източване развийте долната пробка или свалете капака на фланеца, извадете филтърната мрежа, почистете я и след това я поставете отново. Основният корпус е направен от материали WCB, SUS304 (CF8) или SUS316L (CF3M), като се използва интегриран процес на леене, което води до безшевен корпус и надеждна устойчивост на натиск. Продуктите Shenchi са подходящи за филтриране на примеси в тръбопроводи, използвани в петролната, химическата и пречиствателната промишленост.

Параметри на продукта

Име на продукта: американски стандартен фланец Y-тип филтър	Спецификации: (1/8"-4") DN6-DN100 Спецификации: (1/8"-4") DN6-DN100
Номинално налягане: PN16	Материал на тялото: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарти: ANSI, BS, DIN, ISO, JIS	Приложима температура: -20℃ ~ +150℃ (нормална), до +350℃ (високотемпературен тип), до -196℃ (нискотемпературен тип)
Вътрешен метален материал: WCB, SUS304 (CF8), SUS316L (CF3M)	Средна температура: висока температура, ниска температура, средна температура, нормална температура
Метод на работа: Ръчен	Уплътнения: EPDM, PPL
Метод на свързване: Фланцова връзка	Приложения: вода, въздух, газ, масло, течности и др.
Произход: Китай	Проба: Налични проби

Основни точки за инсталиране

Потвърждение на посоката, подравняване и затягане на фланците и опора и защита на тръбопровода.

Когато инсталирате филтри Shenchi с американски стандартен фланец Y-тип, обърнете внимание на три ключови точки: Първо, потвърдете посоката на потока. Стрелката на корпуса на вентила трябва да бъде подравнена с посоката на потока на средата, а филтърната мрежа трябва да бъде монтирана с лице надолу, за да се улесни утаяването на примесите. Второ, осигурете подравняване и затягане на фланеца. Повърхностите на фланеца трябва да са успоредни и концентрични, уплътнението да е центрирано, а болтовете да са затегнати диагонално на етапи, за да се избегне деформация на корпуса. Трето, осигурете поддръжка на тръбопровода и предфилтърна защита. Филтърът не трябва да носи тежестта на тръбопровода; тръбопроводът трябва да се прочисти преди монтажа, за да се отстранят големите частици. Shenchi предоставя подробни инструкции за инсталиране, поддържа ODM/OEM персонализиране и размерът на мрежата на филтъра може да се регулира според нуждите, за да се осигури дългосрочна стабилна работа на филтъра.

Ефективно филтрирани вещества

Стандартните фланцови Y-тип филтри на Shenchi ASME филтрират предимно твърди суспензирани вещества в тръбопроводната среда. Това включва: заваръчна шлака, железни стърготини и остатъци от ръжда от заваряване на тръбопроводи; пясък, пръст, конопени влакна и остатъци от уплътнител, останали от строителството; прахови частици, кристали и утайки, пренасяни от самата среда; нагар и нагар от остаряла и олющена вътрешна стена на тръбопровода; и метални стърготини и други примеси в смазочното масло. Прецизността на филтриране може да се избира от 50-300 меша, в зависимост от изискваната чистота на носителя. Произведени в Китай, стандартните фланцови Y-образни филтри на ASME са изработени от материали WCB, SUS304 и SUS316L, предлагащи устойчивост на корозия и адаптивност към различни среди.

Вещества, които не са подходящи за филтриране

Филтрите тип Y с фланец Shenchi ASME B не са подходящи за филтриране на следните вещества: химикали, разтворени в средата (като соли в саламура, киселини и основи в разтвори); маслено-водни емулсии; вискозни пасти или колоиди; влакнести меки примеси (които могат да проникнат или да се увият около филтърната мрежа); и газообразни замърсители в газообразни среди. За тези носители трябва да се изберат други видове филтри. Когато продава ASME B фланцови Y-тип филтри, Shenchi ще потвърди характеристиките на носителя с клиента, за да избегне неправилен избор. ASME B фланец Y-тип филтри с ценови листи включват подробни указания за избор.
